TIME3210表面粗糙度仪是一种手持式仪器，该产品小巧、实用、性能稳定。操作简单是其一大特色，传感器可在相互垂直的四个方向上测量是其另一特色。

1. 该产品符合下列标准：

JJF 1105-2003 《触针式表面粗糙度测量仪校准规范》

GB/T 3505-2009《产品几何技术规范(GPS)表面结构 轮廓法 术语、定义及

表面结构参数》

2. 基本功能

a) 具有公制和英制显示方式

b) 具有电池容量“低”图标

c) 具有低于或超出测量范围指示

d) 具有非正常位置测量值提示功能

e) 具有故障提示功能

f) 具有在四个方向测量的功能

g) 具有校准调整功能

h) 具有数据传输功能

1. 主要技术参数

a ) 测量范围：

R a; 0.03μm～6.35μm

R t; 0.2μm～25.3μm

R z; 0.2μm～25.3μm

b ) 示值误差：≤±10%

c ) 示值重复性：≤6%

d ) 显示分辨力：0.01μm

e ) 取样长度 l ： 0.8mm，2 RC滤波器

f ) 评定长度 ln ： 1 l 、3 l 、 5 l (可选)

g ) 驱动速度：3mm/s

h ) 显示：三位LCD(带电池图标)

I ) 串行接口： RS232

J ) 电源：9V碱性电池

k ) 传感器类型：电感式

l ) 最大触针静态测量力：<16mN

m ) 工作温度：0℃～40℃

贮存温度：-20℃～65℃

2. 传感器位置的选择

仪器的使用可以很灵活，既可以手持测量，又可以以各种姿态放置在测量表面上，水平、竖直、甚至于仪器底部朝上。

a ) 传感器“回收”位置

可以测量平面，直径6.35mm以下的表面(沿母线方向)，但长度要足够，以便能够跨在仪器底部前、后的V形槽上。

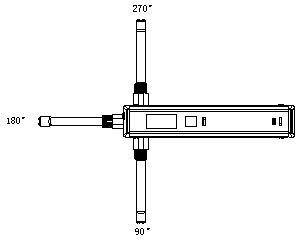

b ) 传感器在90°、180°或270°位置。

仪器和被测工件之间的相对位置调整合适，被测表面与仪器底座大致处于同一平面(二者之差在±2.5mm内);

传感器插座与仪器底座应保持平行(此时传感器与测量表面有角度)。

c ) 随机标准样板应精心保护，以免划伤后造成校准仪器不准。

TIME3210表面粗糙度仪适用于加工业、制造业、检测、商检等部门，尤其适用于大型工件及生产流水线的现场检验，以及检测、计量、商检等部门的外出检定。
